ASTM A795/A795M-13 Pajpijiet tat-tifi tan-nar

ASTM A795/A795M-13

Speċifikazzjoni Standard għal Pajp ta' l-Azzar Iwweldjat u mingħajr Saldatura Iswed u Miksijin bis-Żingu Hot-Dipped (Galvanizzat) għall-Użu tal-Protezzjoni tan-Nar

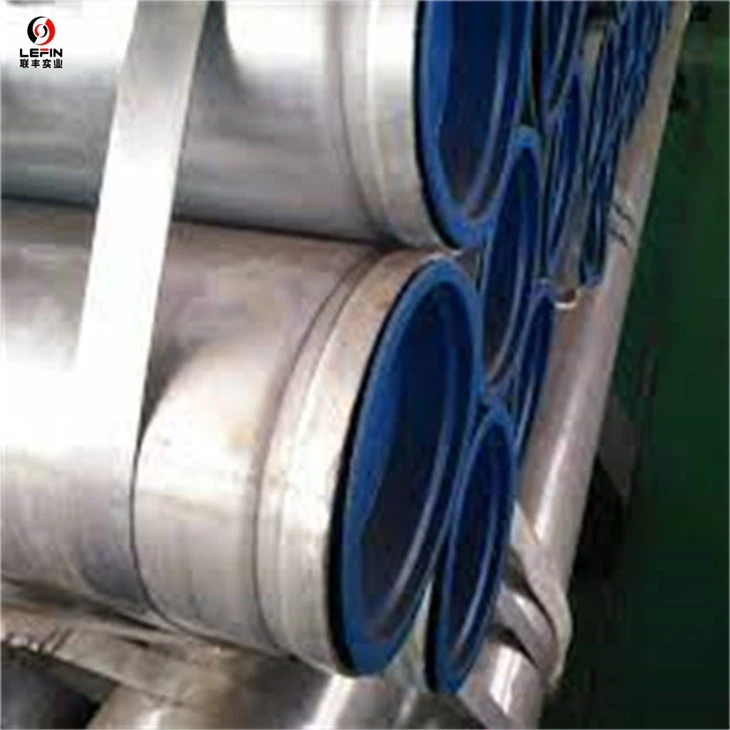

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (Pajp Bare jew Aħmar/Iswed Miżbugħ jew GALVANIZZAT jew miksi FEB)

konsistenza, affidabbiltà, u prestazzjoni superjuri.

Dimensjonijiet, Piżijiet, u Pressjoni tat-Test Għal Pipe Ħfief għall-Protezzjoni tan-Nar-Skeda 10^A
Deżinjatur NPS	Deżinjatur DN	Dijametru ta' Barra		Ħxuna nominali tal-ħajt		Piż Tmiem Plain		Pressjoni tat-Test
		Dijametru ta' Barra		Ħxuna nominali tal-ħajt		Piż Tmiem Plain		Iwweldjati bil-forn		Seamless u Elettriku-Reżistenza- Iwweldjati
		fi.	mm	fi.	mm	lb/ft	kg/m	psi	kPa	psi	kPa
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
Skeda 10 tikkorrispondi ma' Skeda 10S kif elenkata f'ANSI B36.19 għal NPS 3/4 sa 6 [DN 20 sa 150] biss. B Pajp iwweldjat bil-forn mhuwiex magħmul f'qisien akbar minn NPS 4 [DN 100]. C Mhux Skeda 10.

Dimensjonijiet, Piżijiet, Pressjonijiet tat-Test Għal Pajp għall-Protezzjoni tan-Nar ta' Piż Standard-Skeda 30 u Skeda 40
NPS Deżinjatur	DN Deżinjatur	Dijametru ta' Barra		Ħxuna nominali tal-ħajt A		Piż Tmiem Plain		Piż bil-kamin u Magħqud B		Pressjoni tat-Test
		Dijametru ta' Barra		Ħxuna nominali tal-ħajt A		Piż Tmiem Plain		Piż bil-kamin u Magħqud B		Iwweldjati bil-forn		Seamless u Elettriku-Reżistenza- Iwweldjati
		fi.	mm	fi.	mm	lb/ft	kg/m	lb/ft	kg/m	psi	kPa	psi	kPa
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
A NPS 1/2 sa 6 [DN 15 sa 150]-Skeda 40; NPS 8 u 10 [DN 200 u 250]-Skeda 30. B Ibbażat fuq tulijiet ta' 20-ft [6.1-m]. c Pajp iwweldjat bil-forn mhuwiex magħmul f'qisien akbar minn NPS 4 [DN 100].

1.TOLLERANZA

1.1 Fuq il-Ħxuna:Il-ħxuna minima tal-ħajt fi kwalunkwe punt m'għandhiex tkun aktar minn 12.5% taħt il-ħxuna tal-ħajt speċifikata.

1.2 Fuq id-dijametru:

Għal NPS 11/2" u taħt kwalunkwe punt m'għandux ivarja aktar minn +0.4 mm -0.8 mm.

Għal NPS 2" u aktar ma għandhomx ivarjaw aktar minn +/- 1% mill-istandard speċifikat

1.3. Fuq il-Piż

Il-piż tal-pajp m'għandux aktar minn ± 5% tal-piż speċifikat.

2.TMIEM

Kull tarf tal-pajp għandu jforni tarf sempliċi sakemm ma jkunx speċifikat mod ieħor.

3.INTERNAL DEBEADING

2" u 'l fuq -Żibeġ interni għandhom jitneħħew kompletament.

ASTM A795 Galvanized Fire Fighting Pipes

4.KOMPOŻIZZJONI KIMIKA

GRA%MAX-C-0.25%,Mn-0.95%6,S-0.035%,P-0.035%

5.MEKANIKU (MIN.)

GR.A Qawwa tar-Rendiment-205 N/mm², Qawwa Tensili-330 N/mm², Titwil-25-30%

6.FATTTENING TEST

Weld li jinsab 0 u 90 grad mil-linja tad-direzzjoni tal-forza.

Stadju-1: Għal duttilità tal-weldjatura sa 2/3 tad-dijametru ta' barra tat-tubu tal-kampjun.

Stadju-2: Għal duttilità ta 'l-azzar sa 1/3 tad-dijametru ta' barra tat-tubu tal-kampjun.

Stadju-3: Iċċattjar sħiħ għall-ittestjar ta' materjal laminat u mhux tajjeb.

7.TEST TA ' L-ISSIKSQ TA ' NIĊIR

7.1 On-line NDT (Eddy Current)

7.2 Ittestjar Hydro bi pressjoni skont it-tabella ta 'hawn fuq u l-ħin taż-żamma Min. 5 It-tieni.

8. VERNIĊ ISWED

It-tubi huma verniċjati b'mod uniformi esternament fuq it-tul kollu tagħhom.

9.KISI

9.1KISI taż-ŻINGU

Il-Medja 460 gm/m²iżda naħa waħda m'għandhiex tkun inqas minn 400 gm/m²jew Speċifikat mill-klijent

Ħieles minn Spot vojt, spot iswed, kisi mhux maħdum, fuq, Qaxxar jew kwalunkwe difett ieħor tal-wiċċ.

ASTM A795 jispeċifika speċifikazzjonijiet stretti tal-materjal biex jiżgura li l-pajp jissodisfa s-saħħa meħtieġa u l-kriterji tar-reżistenza għall-korrużjoni.

L-iggalvanizzazzjoni bis-sħana tkompli ttejjeb id-durabilità tal-pajp, li tippermettilu jiflaħ il-kundizzjonijiet ta 'sfida li spiss jiltaqgħu magħhom f'ambjenti industrijali u tat-tifi tan-nar.

9.2 KISI FBE

Il-pajp tal-kisi tal-FBE huwa pajp tal-azzar tal-kisi tal-Epoxy Bonded. Jista 'jiġi applikat għal kisi estern jew intern, b'reżina tas-sħana għall-pajp.

B'forma miksija ta 'trab niexef bi ħxuna 400-600 mikroni fuq il-wiċċ imsaħħan tal-pajp. Ladarba l-FBE miksi fuq il-wiċċ tal-pajp, il-film FBE jipprovdi wiċċ estremament iebes b'adeżjoni kbira mal-wiċċ tal-pajp. Is-saff FBE f'forma uniformi u għandhom reżistenza tajba għar-reazzjoni kimika.

ASTM A795 Fire Fighting Pipes External Epoxy coated
