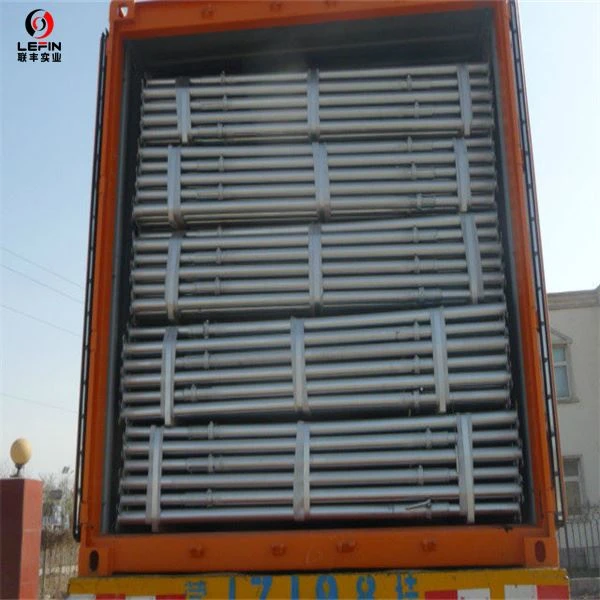

EN1065 Props Aġġustabbli

It-tubi ta' l-Azzar għal Props Aġġustabbli DIN EN1065 li huma bażikament konformi ma' EN 10025 u modifikati b'xogħol kiesaħ jistgħu jintużaw sakemm

• il-qawwa ta' rendiment modifikata tikkonforma ma' waħda mill-qawwiet ta' rendiment mogħtija f'EN 10025 jew

• il-proċess użat jista' jintwera li jiggarantixxi dawn il-valuri.

• it-titwil tal-azzar modifikat mhuwiex inqas minn 18 fil-mija

• is-saħħa tal-ħsad tammonta għal 315N/mm2jew 395N/mm2u

NOTA: Ix-xogħol fil-kesħa jimmodifika l-proprjetajiet strutturali permezz tat-twebbis tar-razza.

2.Thickness tal-Prop Aġġustabbli

Għal props tal-klassijiet B, Ċ, D, u E il-ħxuna nominali tal-ħajt ta' kwalunkwe tubu użat għandha tkun mill-inqas 2,6 mm.

Għal props tal-klassi A l-ħxuna minima tal-ħajt m'għandhiex tkun inqas minn 2,3 mm wara li jitqiesu t-tolleranzi.

Għall-finijiet ta' valutazzjoni, il-metodu ta' kif isiru t-toqob għandu jkun iddikjarat fuq it-tpinġijiet.

NOTA: Il-metodu preferut biex jiġu ffurmati toqob huwa bit-tħaffir (ara9.2.4.1).

Huwa permissibbli li jew, jespandi lokalment id-dijametru tat-tubu biswit u wweldjat mal-endplate jew, iżżid tubu addizzjonali b'dijametru akbar biswit u wweldjat mal-endplate biex tiżdied l-ebusija tal-konnessjoni (araukoll9.2.3.1).

3. WELLJAR

L-iwweldjar għandu jsir skond EN 729-2.

Il-weldjaturi tal-flett kollha prodotti mill-proċess tal-ark tal-metall għandu jkollhom ħxuna minima tal-griżmejn ta' 2,5 mm.

Fejn mezzi alternattivi ta’iwweldjar huma impjegati (per eżempju frizzjoni, jew iwweldjar projezzjoni), il-konnessjoni li tirriżulta għandhagħandhom saħħa tal-weldjatura ugwali jew akbar għal dik prodotta mill-proċess tal-ark tal-metall.

4.PIN

Id-dijametru nominali tal-brilli DP m'għandux ikun inqas minn 13 mm.

5. L-aġġustament tar-riffieda b'apparat ta' aġġustament fin għandu jkun possibbli wkoll meta d-distanza bejn l-assi tar-riffieda u ħajt pjan hija biss 100 mm.

6.Pjanċi tat-tarf

6.1 Il-pjanċi tat-tarf għandhom jew ikunu kwadri (SQ) jew, għal skopijiet ta' identifikazzjoni, ikunu ffurmati (SH) skont il-Figura 4.

Il-pjanċi tat-tarf għandu jkollhom mill-inqas żewġ toqob għal skopijiet ta' konnessjoni.

Jekk tkun meħtieġa toqba ċentrali (ara l-Figura 1) fit-tarf tal-pjanċi għandu jkollha dijametru minimu ta' 28 mm.

6.2 Il-pjanċi tat-tarf lixxi għandhom ikunu magħmula minn materjal li għandu saħħa ta' rendiment minimu ta' 235 N/mm 2 u għandu jkollhom ħxuna minima:

6 mm għal props tal-klassijiet A, B, u D; 8 mm għal props tal-klassijiet Ċ u E.
Pjanċi tat-tarf profilati għandu jkollhom ebusija tal-molla u reżistenza għall-liwi mill-inqas ugwali għal dik tal-pjanċi tat-tarf sempliċi.

6.3 Għandu jkun possibbli li jinġibdu ċ-ċrieki li ġejjin fuq il-pjanċi tat-tarf: 110 mm dijametru għal props tal-klassi A;
     Dijametru ta' 120 mm għal props tal-klassi B, C, D, u E.
F'kantunieri li kieku jkunu jaqtgħu, ir-raġġ għandu jkun 5 mm Inqas minn jew ugwali għal r Inqas minn jew ugwali għal 10 mm.
