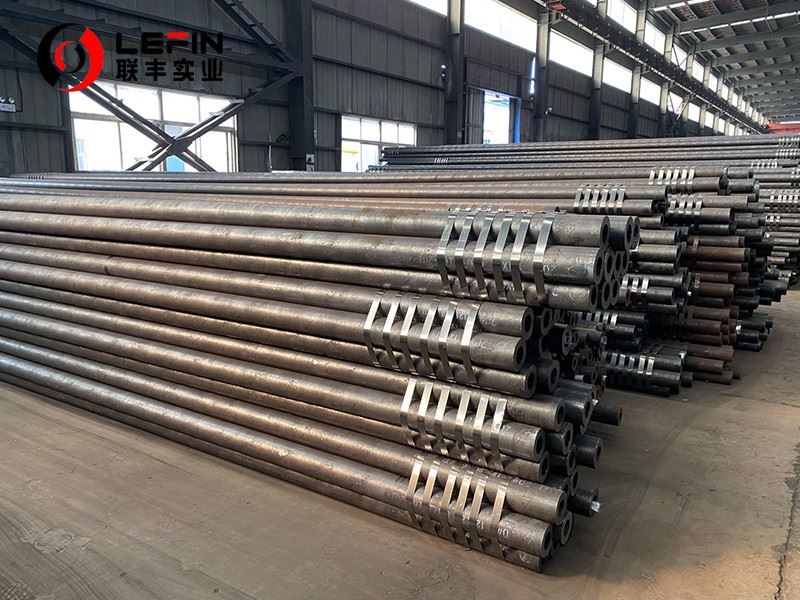

Pipe bla saldatura tal-bojler

Il-pajp bla xkiel tal-bojler huwa pajp mingħajr saldatura ta 'prestazzjoni għolja ddisinjat speċifikament għas-sistemi tal-bojler, l-aktar għat-trasferiment tas-sħana u ċ-ċirkolazzjoni tal-fwar f'temperatura għolja u f'ambjenti ta' pressjoni għolja. Il-karatteristika ewlenija tagħha hija l-istruttura ħielsa mill-iwweldjat, li tevita l-punti potenzjali dgħajfa ta 'pajpijiet iwweldjati tradizzjonali, u b'hekk twettaq aħjar f'termini ta' sigurtà, reżistenza għall-pressjoni u reżistenza għall-korrużjoni.

• Sistema tal-bojler: Jintuża għal partijiet ewlenin bħal pajpijiet tal-fwar, superheaters, reaters u skambjaturi tas-sħana fil-bojlers tal-power station u bojlers industrijali.

• Ambjent ta 'temperatura għolja u ta' pressjoni għolja: Jista 'jiflaħ firxa ta' temperatura fit-tul ta '400 grad sa 600 grad u pressjoni ta' aktar minn 30MPa.

• Midja speċjali: Twassal ilma, fwar, gass taċ-ċumnija ta 'temperatura għolja jew medja korrużiva (bħal gass li fih il-kubrit).

• Materjali Komuni:

1. Azzar tal-karbonju:ASTM A106 (servizz ta 'temperatura għolja), A192 (tubi ta' dijametru żgħir ta 'pressjoni għolja), A210 (tubi tal-bojler medju u ta' temperatura baxxa).
2. Azzar tal-liga:ASTM A335 (liga tal-kromju-molibdenu, reżistenti għal korrużjoni ta 'temperatura għolja).
3. Azzar li ma jissaddadx: Użat f'ambjenti korrużivi ħafna (bħal enerġija nukleari jew bojlers kimiċi).

• Standards Internazzjonali:

1. Iċ-Ċina: GB 5310 "Tubi tal-azzar bla xkiel għal bojlers bi pressjoni għolja"
2. L-Istati Uniti: ASTM Series A (bħal A106, A192).
3. Unjoni Ewropea: EN 10216 (P195 / P235 / P265, eċċ.)
4. Il-Ġappun: JIS G3461 / G3462.

• Struttura ħielsa mill-iwweldjat:

Telimina r-riskju ta 'cracking tal-weldjatura u tadatta għal tagħbijiet ċikliċi bi pressjoni għolja.

• Temperatura għolja u reżistenza għall-pressjoni għolja:

Il-materjal jgħaddi minn trattament strett tas-sħana (bħan-normalizzazzjoni u t-tempra) biex jiżgura saħħa stabbli f'temperaturi għoljin.

• Reżistenza għall-korrużjoni:

Ittejjeb ir-reżistenza għall-korrużjoni permezz tad-disinn tal-kompożizzjoni tal-liga (bħal Cr, MO) jew trattament tal-wiċċ (bħalma huma l-ibblastjar tal-isparaturi).

• Dimensjonijiet ta 'Preċiżjoni:

Tolleranzi stretti (bħal dijametru ta 'barra ± 1%, ħxuna tal-ħajt ± 10%) jiżguraw il-prestazzjoni tas-siġillar tas-sistema.

• Proċess ta 'rolling sħun:

Il-billetti tondi tal-azzar huma msaħħna sa 1200 grad, imbagħad imtaqqbin u ffurmati f'tubi mhux maħduma billi jduru.

Huwa adattat għal pajpijiet b'ħitan ħoxnin b'dijametru kbir (bħalma huma l-pajpijiet ewlenin tal-fwar ta 'stazzjonijiet ta' enerġija).

• Proċess tat-Tpinġija Kiesaħ:

Tubi mhux maħduma rrumblati bis-sħana huma imnaddfin u mfassla kiesaħ biex jiksbu tubi ta 'dijametru żgħir ta' preċiżjoni għolja (bħal tubi tas-superheater).

• Trattament tas-sħana:

In-normalizzazzjoni ttejjeb l-istruttura tal-qamħ, filwaqt li t-tempra telimina l-istress intern.

• Spezzjoni:

• Ittestjar mhux distruttiv: Sejbien ultrasoniku (UT) u kurrent eddy (ET) ta 'difetti interni.

• Testijiet fiżiċi u kimiċi: test tat-tensjoni, test ta 'ebusija, analiżi metallografika.

Tqabbil tal-parametri:

• Temperatura / pressjoni: Pereżempju, A106 huwa adattat għal inqas minn jew daqs 450 grad, u A335 p11 / p22 huwa adattat għal inqas minn jew daqs 600 grad.
• Korrużività medja: F'ambjenti li fihom il-kubrit, il-liga CR-Mo jew l-istainless steel awstenitiku għandhom jintgħażlu.
• Rekwiżiti dimensjonali: bħal dijametru ta 'barra (od 10-1200 mm), ħxuna tal-ħajt (2-100 mm).

• Spezzjoni regolari:

Kejl tal-ħxuna ultrasonika (għall-monitoraġġ tal-ħxuna tal-ħajt) u endoskopija għall-ispezzjoni tal-korrużjoni interna.
Oqgħod attent għax-xquq tal-għeja termali (speċjalment ħdejn weldjaturi jew fil-minkbejn).

• Standard ta 'Sostituzzjoni:

It-telf tal-ħxuna tal-ħajt jaqbeż il-valur tad-disinn b'20%, jew ossidazzjoni severa u tqaxxir iseħħu.

• Enerġija nukleari: Tubi tat-trasferiment tas-sħana għall-ġeneraturi tal-fwar fil-gżira nukleari (bl-użu ta 'tubi li jagħmlu liga Inconel).
• Industrija petrokimika: reatturi tal-idroġenazzjoni, pajpijiet tal-forn tal-qsim ta 'temperatura għolja.
• Enerġija ġdida: Tubi tat-trasferiment tas-sħana tal-melħ imdewweb f'sistemi ta 'ġenerazzjoni ta' enerġija termali solari.

Tubi tal-azzar bla xkiel tal-bojler huma l- "vini tad-demm" tas-sistema tal-bojler. Id-disinn tagħhom ħieles mill-weldjatura u materjali ta 'prestazzjoni għolja jiżguraw tħaddim sikur f'kundizzjonijiet tax-xogħol estremi. Meta tagħżel il-mudell, il-parametri tal-kundizzjoni tax-xogħol għandhom ikunu mqabbla strettament. Manutenzjoni regolari testendi l-ħajja tas-servizz.
